非常详细的油封培训资料,值得一看

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-09-12 20:04:44 来源:网络

什么是油封?

一句话,所谓油封就是由合成橡胶、金属环和弹簧组成的防止润滑油从机器间隙泄漏的机械元件。乃密封用机械元件,又称旋转轴唇形密封圈。

机械的磨擦部分由于在机械运转时有油进入,为防止这些油从机械的间隙中泄漏而使用油封。但由于随着机械技术的发展,除了油以外还需要防止水与化学药液的泄漏以及尘埃及砂土从外部侵入,此时也要使用油封。

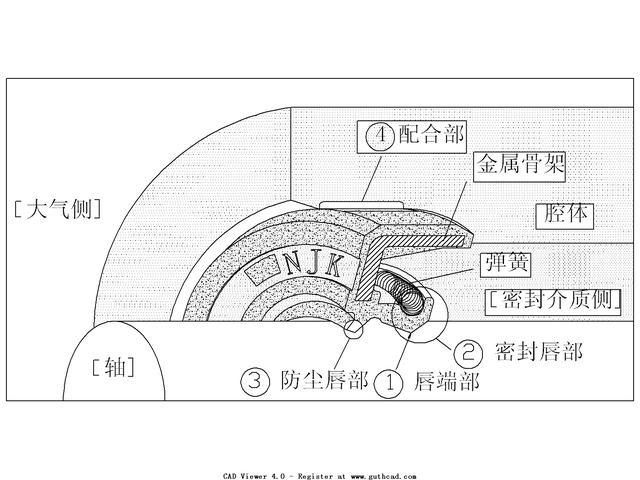

油封各部位的名称

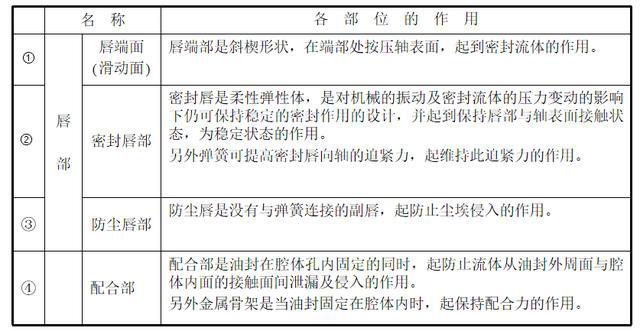

油封各部位的作用

油封的常用材料

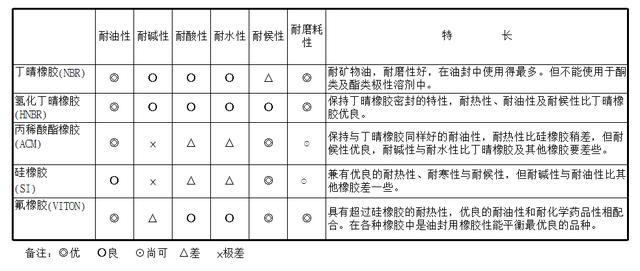

一、 主要橡胶种类及特长

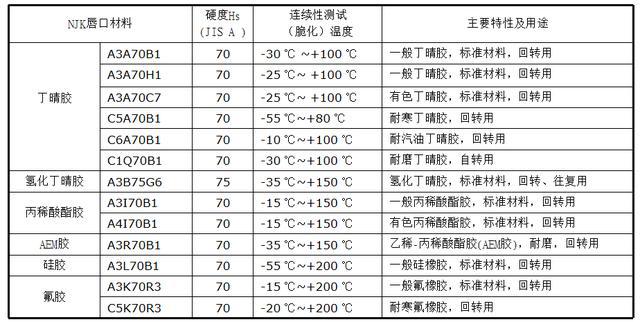

二、NJK代表性唇口材料的种类及主要用途

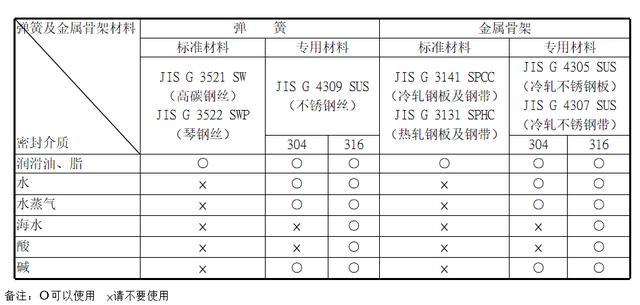

弹簧、金属骨架

油封橡胶的选择

此次,我们讨论的重点是"油封的允许温度范围"

实际上的油封允许温度范围(极限值)是由唇口材料的特性、密封介质的种类、轴偏心、使用时间、起动时的速度等众多因素决定的。此处,我们以S型油封为例。

PS:T型密封唇的温升为S型密封唇温升的2倍,而V型、K型则与S型相同。

为了选择油封的密封唇材料,需要大致推定唇端部的温度(T0)。机器、装置上安装油封附近的密封介质最高常用温度(T1)与由于轴和唇部滑动而发生的唇部温升(T2)(参考图3-1)可以推定计算唇端的温度(T0)的公式。

即:T0=T1+T2

根据唇端的温度与密封介质可选择唇口材料,但唇口材料的允许温度可因机器的运转状态而改变。

PS:使用齿轮油与高粘度硅油的场合下,唇部温升T2是图3-1的1.5倍,在润滑脂的场合下唇部温升为3倍。

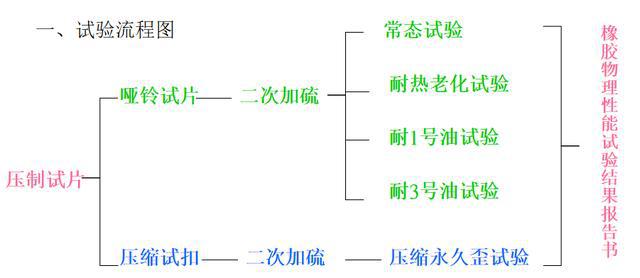

橡胶物理性能试验

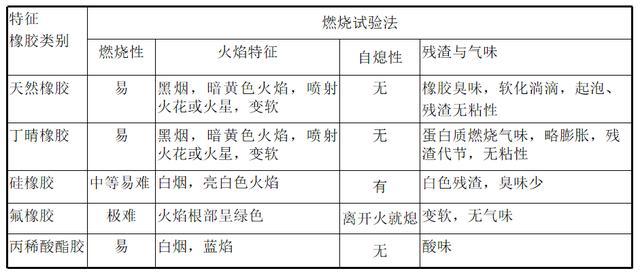

橡胶的简易识别方法:

一般油封的使用方法:

无论油封的安装部分设计与选择得多适宜,在使用中如果组装得粗糙,也不能发挥预定的功能。本章主要介绍油封的组装或更换等时,正确的使用方法。在使用油封前仔细阅读,遵守注意事项。

1、 NJK标准油封的使用方法

关于标准油封的使用方法说明如下:

1、包装

运送到你手里的油封,包装因大小与个数而有所不同。一般用袋、防锈纸、瓦楞板纸箱等包装。由于要防止生锈、粘附异物或损伤,请在即将组装前才开封。

2、保管

在储存保管油封时,请注意以下事项。

①请不要打开包装,因为担心会粘附灰尘及受到损伤。

②请不要长时间受到日光照射,紫外线会使橡胶加速老化。

③请不要放置在潮湿场所,潮湿环境会使外圆周是金属的油封及装有弹簧的油封生锈。

④请不要放置在锅炉与炉子等高温热源附近,因为热会促进橡胶老化。

⑤请不要用细绳将油封捆扎挂在钉或金属线上,这样会使油封变形及唇口端损伤。

⑥对保管曾经开封过而又不使用的油封,请进行防锈及防止砂、尘等异物附着及混入。

⑦在使用与搬运油封时,为防止油封变形及弹簧脱落,请不要给与过分冲击。

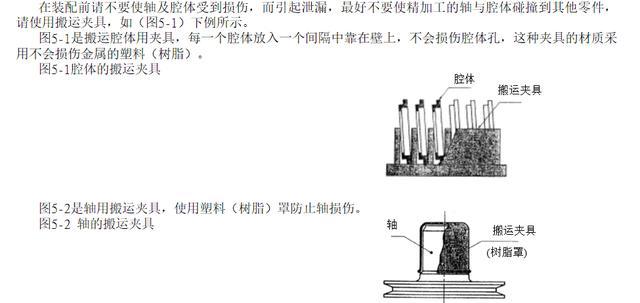

3、轴、腔体的保护

4、组装前的准备工作

⑴油封

①使用正在保管的油封时,请不要使用附着有砂、尘等异物的油封,这会造成泄漏。

②请不要用指甲及硬物摩擦油封唇口端部。唇口端部是承担油封功能的最重要的部分。

③T型、K型油封等是带有2个以上唇口的油封。对唇口部填充润滑脂,在唇口之间填充矿物油型锂基润滑脂对唇口部润滑。

④S型、V型、TCK型等油封只有一个唇口,请在唇口端部涂润滑脂对唇口部进行润滑。

⑵轴、腔体

①轴表面与腔体孔内面确认不得附有防锈油或砂尘等异物,如已附有时,请予以洗净。用洗净油和汽油清洗时,请拭干净。

此时用压缩空气喷射,可使看不见的部位一样清除干净。洗净油与汽油在轴与腔体孔中残留,会使油封膨胀,而发生故障。

②腔体孔内面及倒角部分与油封在通过轴端与轴时,不应有毛刺及缺陷。因为毛刺及缺陷会在安装时成为唇口端部与外周面损伤的原因,请用金刚砂纸予以除去。

③请确认在唇口部接触轴表面时无缺陷及锈。轴表面的缺陷与锈是泄漏的直接原因。

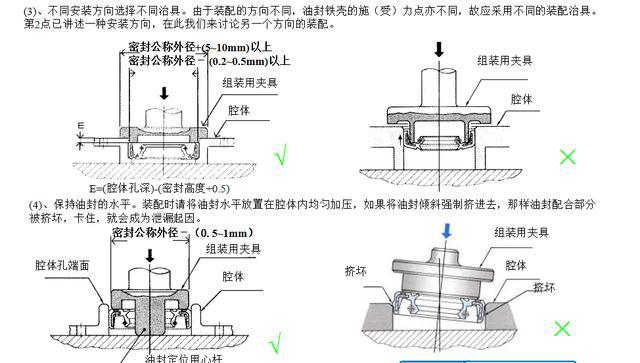

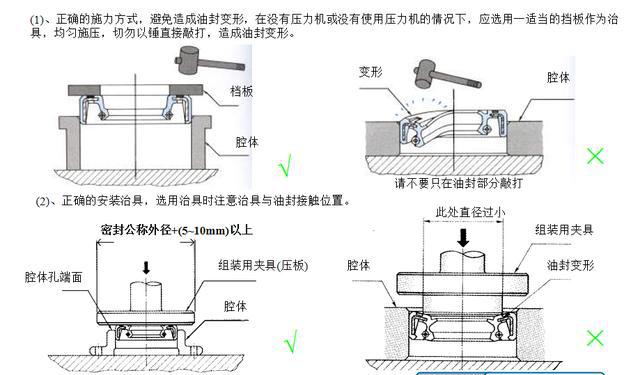

5、向腔体孔安装

油封的安装关系密封功能的成败,优良的油封设计如果没有正确的装配将无法发挥密封的效果,故必须使用正确的装配治具及依照正确的安装步骤来安装。

安装前油封必须用油或油脂预先润滑唇口,以降低安装时接触面滑动摩擦,同时也可以防止初始旋转油封唇口因润滑不良而损坏。

油封发生时的检查要点

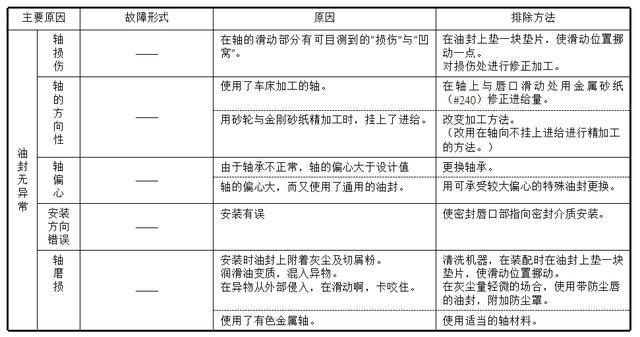

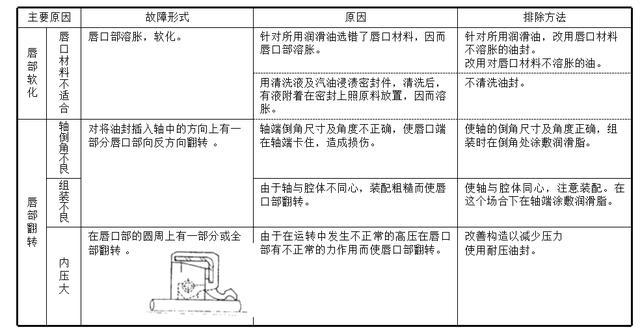

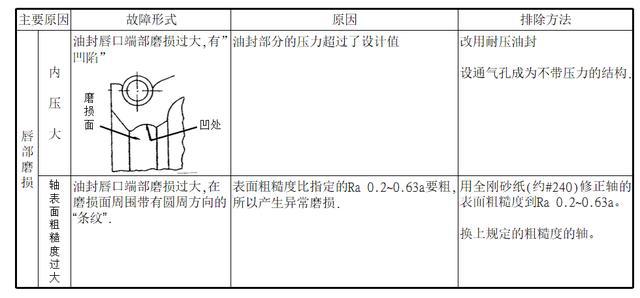

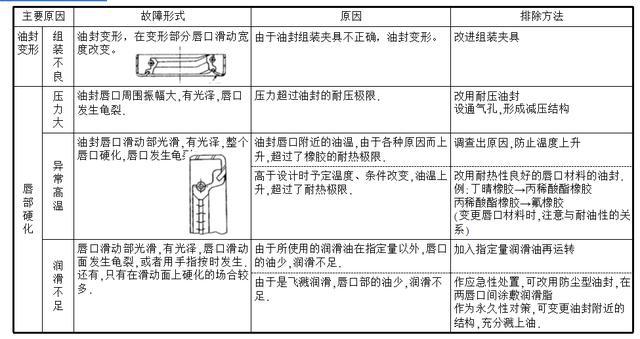

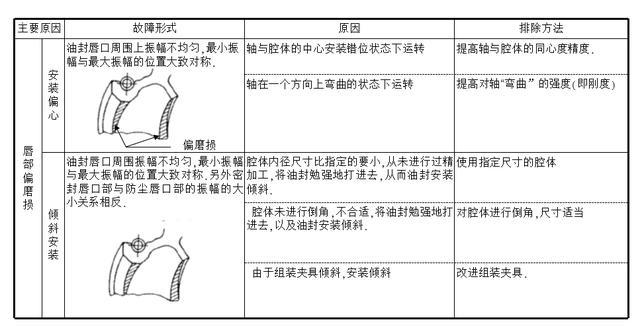

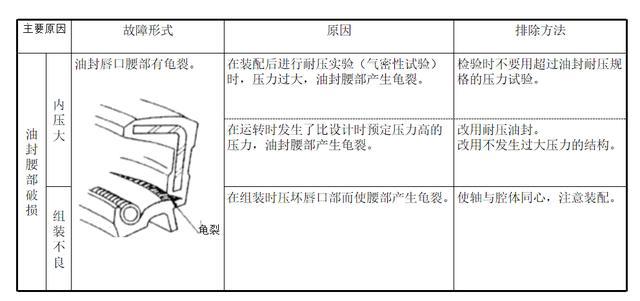

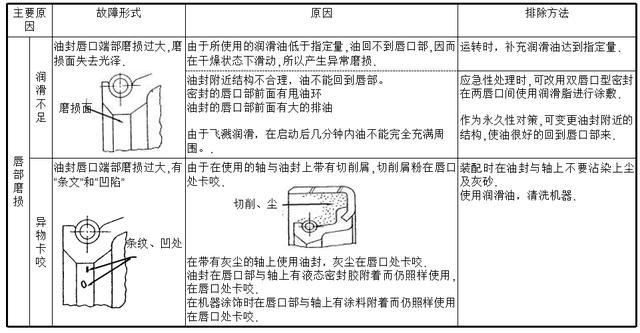

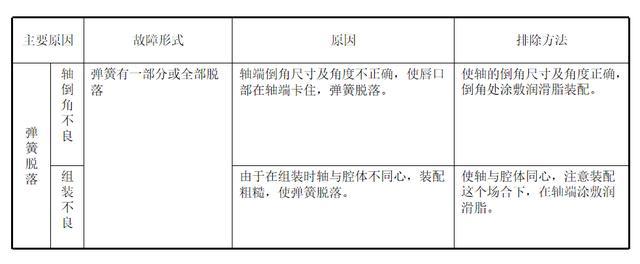

1、由唇口泄漏的主要原因

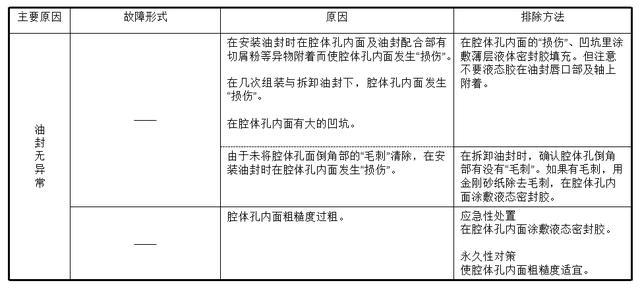

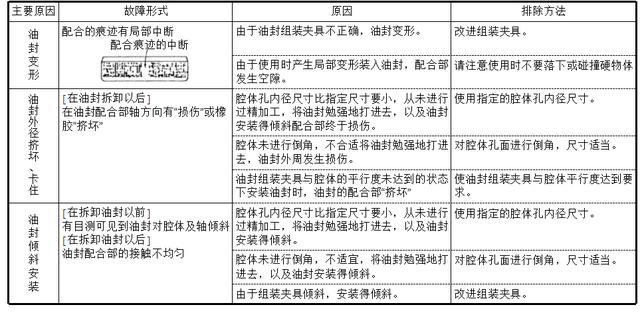

2、由配合部泄漏的主要原因

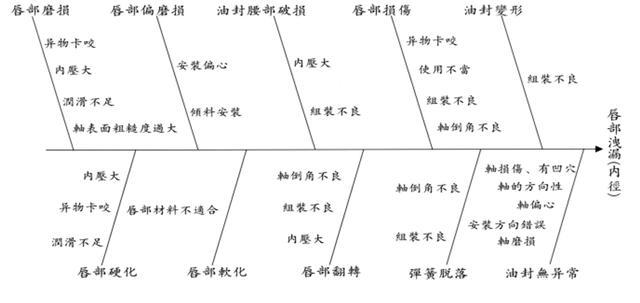

3、由唇口部泄漏(内径)

4、外径泄漏(外径)
