碟形弹簧用途说明

作者:天津一诺成科技有限公司 浏览: 发表时间:2022-05-10 20:01:04 来源:网络

导语:人们为了能够满足某些产品的运行,发明了碟形弹簧。在市场上碟形弹簧的分类并不多,碟形弹簧又名叫做贝勒维尔簧垫圈。是在百多年前的法国人发明的。碟形弹簧外观为圆锥碟形。和传统的弹簧相比在功能上有其它的作用。碟形弹簧行程短,操作简单,方便维修。好了,下面为大家进行碟形弹簧的详细信息。

1

碟形弹簧应用

BAUER盘型弹簧 (Bauer Disc Spring)

标准系列碟形弹簧(DIN2093标准尺寸)包括外径8mm到250mm的146格尺寸系列,所用材料为CK67和51CrV4,并均备有库存,可从仓库直接发运.标准表面防腐涂层采用磷化处理并涂油.

系列非标碟形弹簧包括外径从70mm到600mm的153格尺寸系列.系列碟簧部分可以直接从仓库供货,但仓库备有生产用模具,可根据订单进行产品加工.标准表面防腐涂层采用磷化并涂油.

碟簧的功能

碟形弹簧的形状为圆锥碟状,与传统弹簧不同,功能上有其作用,负荷大,行程短,所需空间小,组合使用方便,维修换装容易,经济安全性高.适用于空间小,负荷大之精密重机械.其压缩行程佳使用范围在其大压缩行程的10%-75%之间.

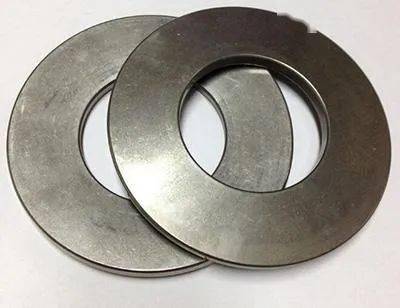

碟形弹簧

行程短,负荷大. 所需空间小. 组合使用方便. 维修换装轻易. 经济、安全性高.

表面处理:

表面处理:磷酸处理后加润滑油

非凡表面处理:镀锌、钢、铭、金属膜、烤漆等电镀有可能产生碳化层,如需非凡表 面处理时,请于本公司研讨。

材质:

标准材质 CK67 依 DIN2093 规定用于厚度小于1.25毫米,如客户需要在非凡情况下也可应用在毫米厚.

高的弹簧材料 50CrV4 ,可保证─15℃ -150℃ 工作温度下弹簧非常好. 适合于碟形弹簧在6毫米厚度以下。

2

设计注重事项

1.当碟形弹簧使用串联组合时,必须有内导柱或外套环,而内导柱或外套环必须热处理至HRC52度后再研磨抛光.

2.导柱之安装与弹片之间隙公差由图标以查出

3

组合式弹簧曲线

(a)三片平行叠法,行程为1片,弹力为3倍.

(b)四片串联叠法,行程为4片,弹力为1倍.

(c)三片平行叠法,行程为3片,弹力为2倍.

(d)为平行叠法之渐减曲线与厚薄不同之碟形弹簧平行,串联组合成渐进曲线,弱的弹簧必须有保护超载设计。

4

摩擦系数与避震

a.不断的瞬间碰击,会使弹簧的寿命减低.

b.当弹簧超负载或急速将压力松弛时会使弹簧产生歇斯底里现象而擦伤弹簧.

c.显示经计算出之弹力,行程表以25X12.2X0.9亳米之簧片为例,4片平行叠4组及2片平行叠4组 之比,可以很明显看出摩擦力之增加,越多片平行叠法会产生越大之摩擦力.

5

碟形弹簧之压缩量与寿命关系图

碟形弹簧之压缩尽可能在10%~75%行程范围内工作

应用:在很大范围内,碟形弹簧正取代圆柱螺旋弹簧.常用于重型机械(如压力机)和大炮,飞机等武器中,作为强力缓冲和减振弹簧,用作汔车和拖拉机离合器及安全阀的压紧弹簧,以及用作机动器械的储能元件.

缺点:载荷偏差难以保证.

碟形弹簧根据截面形状的不同可以分为三类:包括普通碟形弹簧(其截面形状为矩形)、带径向沟槽的碟形弹簧、梯形截面碟形弹簧.普通碟形弹簧分为有支撑面和无支撑面两类;带径向沟槽的碟形弹簧是在普通碟形弹簧的基础上,沿径向开出若干个均匀分布的槽,槽可以由内孔向外圆方向开出,也可以由外圆向内控方向开出;梯形截面碟形弹簧可以分为内缘厚度大于外援厚度型和内缘厚度小于外圆厚度型两类. 由于单片碟形弹簧的变形量和负荷值往往不能满足使用要求,这时可以成组使用,组成碟簧组合件(柱).典型的组合方式为:叠合组合碟簧,复合组合碟簧和其它组合碟簧.

与圆柱螺旋弹簧相比,碟形弹簧具有以下点:

1、负载变形曲线呈非线性关系.

2、碟形弹簧成薄片形,易于形成组合件,可实行积木式装配与更换,因而给维修带来方便.

3、带径向槽碟簧具有零刚度.这种可以运用在某变形范围内要求弹簧力基本保持稳定的场合.

4、碟簧吸振性能不低于圆柱螺旋弹簧,当采用叠合组合时由于碟簧片之间的摩擦而具有大的阻尼,消散冲击能量.

怎么样大家看了这么多的碟形弹簧的的解说是否对弹簧有了初步的了解,其实在使用性能上碟形弹簧在性能上有好使用寿命期限。当有些碟片损坏时,我们只需要更换些足够。其实碟形弹簧的力是同心式方式集合的。在有兴趣的朋友可以进行相关书籍的翻阅。好了关于碟形弹簧的介绍到这里,谢谢大家的观看!
