动图演示20种铝型材连接方式,很直观

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-12-06 20:23:01 来源:直观学机械

在非标设计中,经常用到铝型材,工业铝型材表面经过氧化后,外观非常漂亮,组装成产品时,采用专用铝型材配件,不需要焊接,较环保,而且安装、拆卸、携带、搬移极为方便。铝型材连接方式也是多样化的,咱们直观学机械的小编虽然勤劳,但能力有限,也不可能穷极所有的方式,下面咱们简单介绍一下铝型材的20种连接方式,采用动图的形式演示,比较直观,大家可以保存。

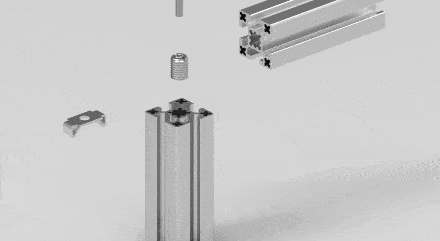

1.内置连接件

用于两根型材的90°连接,隐藏式连接,连接强度高。

中间连接的方式:

2.角码(90°、45°、135°)

用于型材固定角度的外连接,分为90°、45°、135°三种角度连接,可固定封板。

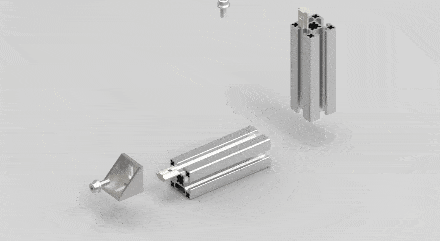

压铸角铝直角连接:

挤压角铝直角连接:

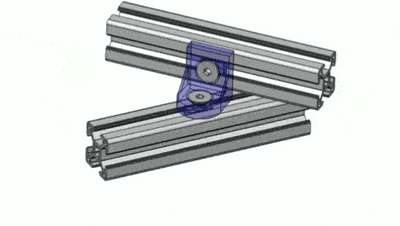

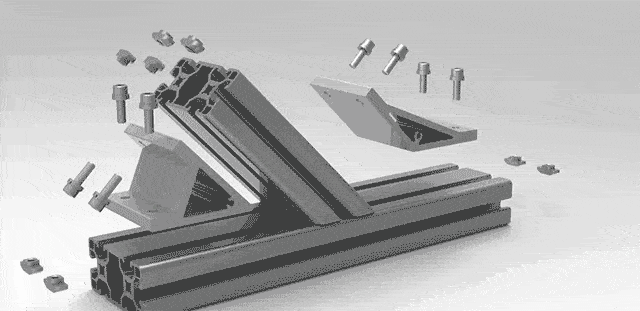

45°、135°连接

3.螺钉连接

用于两根型材的90°内连接,安装拆卸方便,常用于简单的型材外罩连接。

不同样式的螺钉连接:

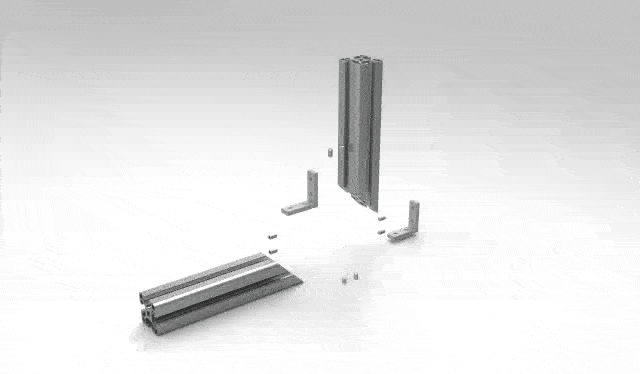

4.L形角槽连接件(90°)

用于两根型材的90°连接,安装拆卸简单,型材不需要追加工。

5.高强度角槽连接件(45°)

用于两条45°角的型材角槽内连接,强度高,常用于固定门框型材。

6.端面连接件

用于两条或三条型材之间的直角连接,牢固,美观。

7.三维连接件(直角)

用于三条型材之间的直角连接,连接方便,快捷。

8.三维连接件(R角)

用于三条圆弧形型材之间的直角连接,连接方便,快捷。

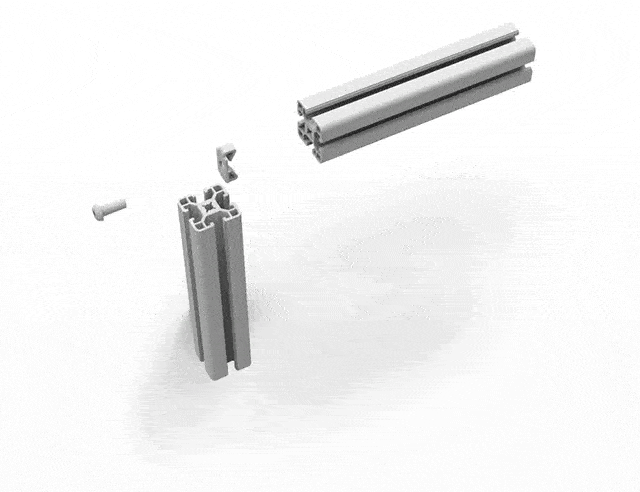

9.弹性扣件

用于两根型材的90°内连接,安装拆卸方便。

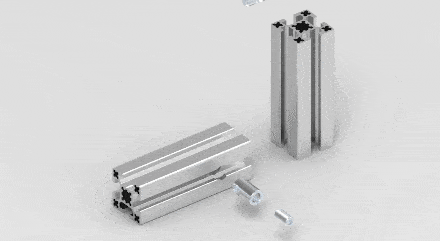

10.端连接件

用于两根型材的90°内连接,隐蔽式连接,连接强度高。

11.一字连接件

用于两根型材的高强度对连接。

12.锚式连接件

用于两型材的连接,多种角度可供选择,隐蔽式连接,方便型材安装。

13.活动铰链

用于两型材的连接,30°-150°任意调整。

14.转向连接板

用于各种型材连接,可进行多角度旋转。

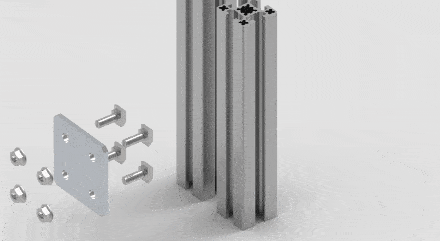

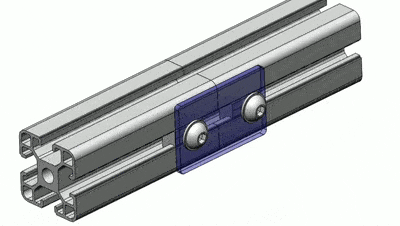

15.连接板

用于多根型材的连接,连接强度高,无需对型材进行加工、安装便捷。

16.转向角码

可实现型材的任意角度的连接。

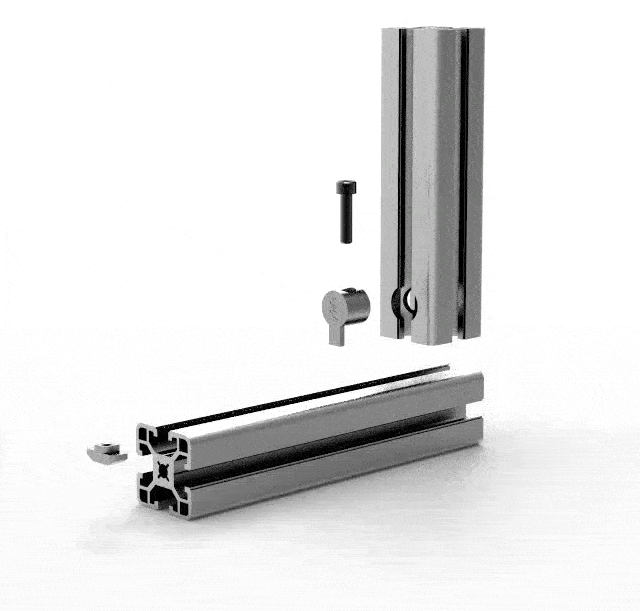

17.螺栓头组件

将弹性螺母装入型材中,将圆形柱装入另一根型材内,使用螺栓将其固定。

18.十字外型连接板

用于单槽型材“+”形结构的高强度连接。

19.L型、 T型 -外置连接板

用于单槽型材“L”形或者 “T”形结构的高强度连接。

20.Y型-外置连接板

用于单槽型材“-”形结构的高强度连接。

参考文献:

[1]怡合达工业自动化零部件采购平台:型材连接 | 十一种型材连接方式案例,快收藏备用!

[2]自动化输送零部件一站式采购工厂:非标设备最常用型材——铝型材的二十种连接方式(下篇)

[3]爱安特FA标准零件平台:知识课堂|铝型材连接方式(一)

[4]爱安特FA标准零件平台:知识课堂|铝型材连接方式(二)



来源:网络。转载本文的目的是处于传递更多信息,若有来源注错或侵犯了您的合法权益,请作者持权属证明与本网站联系,我们将及时更正、删除,谢谢。
