齿轮齿条从设计要点到应用与选型

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-06-06 20:06:16 来源:网络

齿轮是依靠齿的啮合传递扭矩的轮状机械零件。齿轮通过与其它齿状机械零件(如另一齿轮、齿条、蜗杆)传动,可实现改变转速与扭矩、改变运动方向和改变运动形式等功能。由于传动效率高、传动比准确、功率范围大等优点,齿轮机构在工业产品中广泛应用。齿轮轮齿相互扣住齿轮会带动另一个齿轮转动来传送动力。将两个齿轮分开,也可以应用链条、履带、皮带来带动两边的齿轮而传送动力。

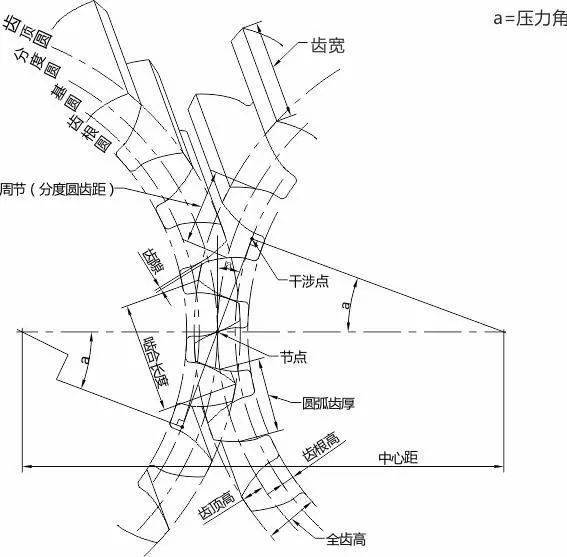

齿轮各总分名称

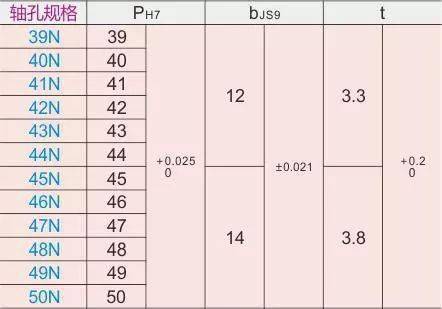

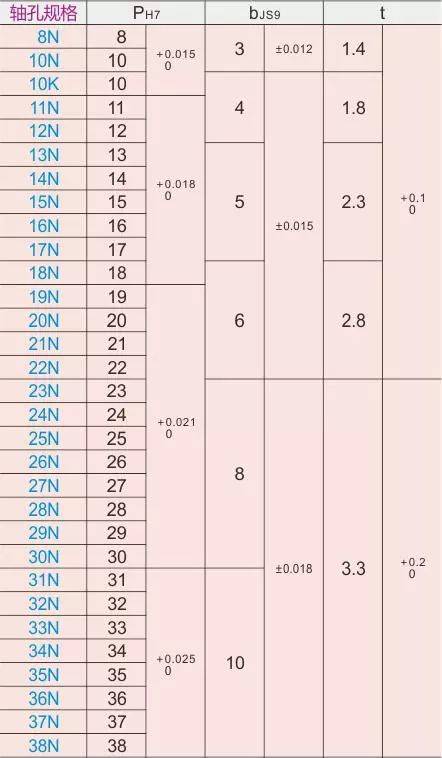

键槽尺寸

使用注意事项

①启动前应先确认齿轮是否安装到位。

②齿轮的接触不能偏向一端。

③避免无侧隙使用。

④有适当的润滑。

⑤如果齿轮露在外面,请一定要加装防护罩,以确保安全。

⑥齿轮在转动时,请勿触摸。

⑦运行中有异常噪音及震动时,请停机确认齿轮啮合及组装情况。

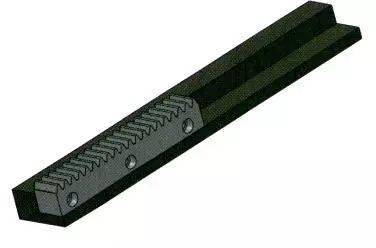

什么是齿条?

齿条的齿廓为直线而非渐开线(对齿面而言则为平面),相当于分度圆半径为无穷大圆柱齿轮。分为直齿齿条和斜齿齿条,分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用。

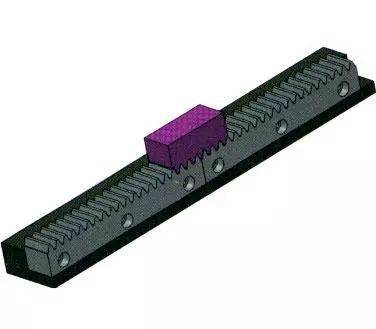

齿条装配须知

齿条可以对接安装到任意长度。装配时两根齿条之间的间隙需调整至配合齿距。安装齿条需使用定位销。

第一步

定位并紧固齿条

第二步

用反向齿规为下一根齿条定位。

第三步

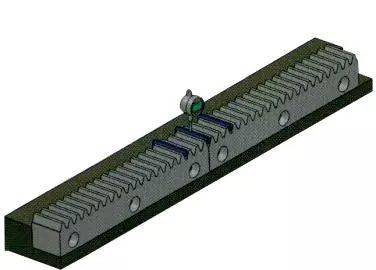

逐个检查每个接口,用圆棒检测齿条的平行度。

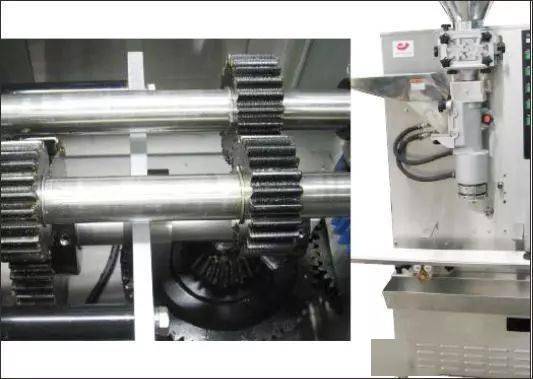

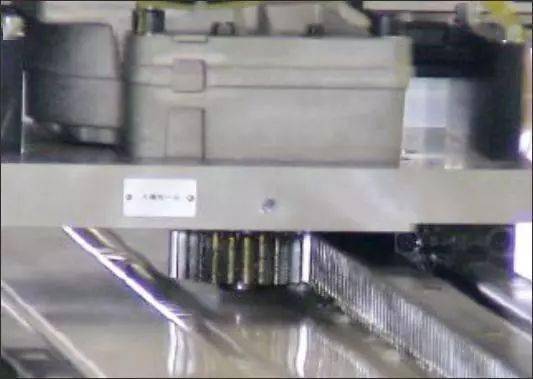

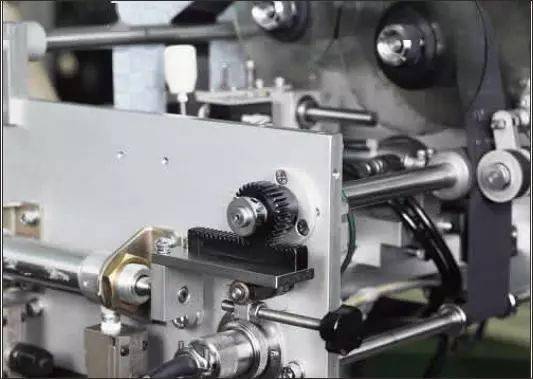

使用示例

用于印刷机械

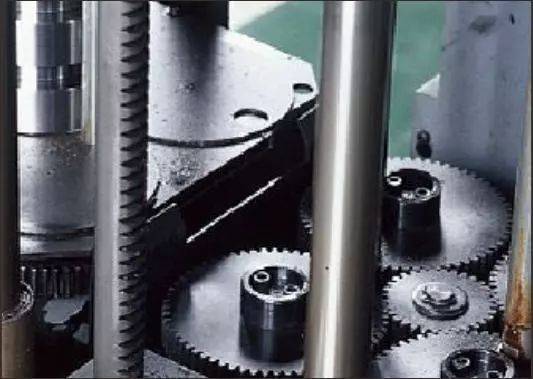

用于钻孔机

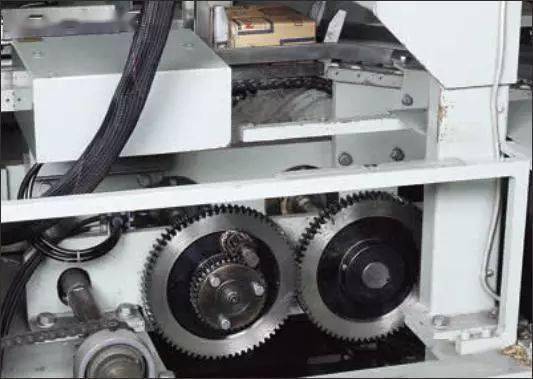

用于木工机械

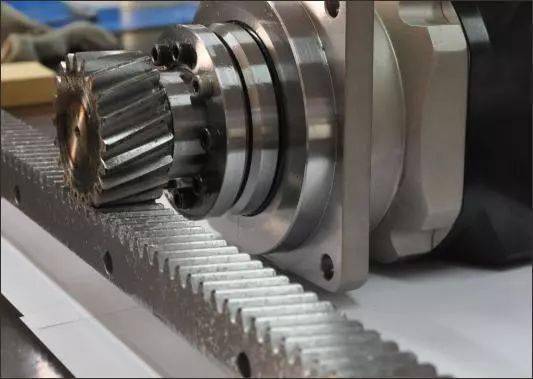

用于伺服电机动力传递

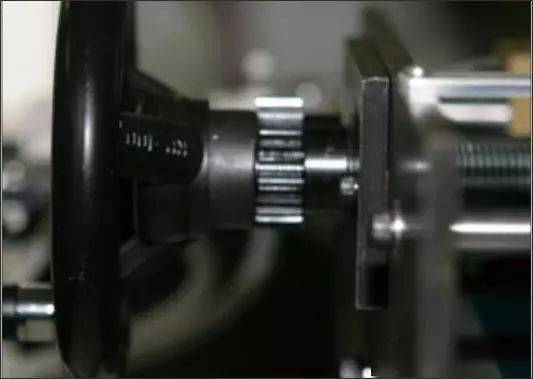

用于手动摇臂

用于自动工作平台

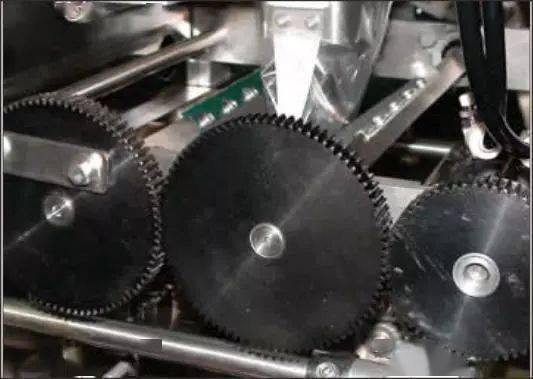

用于包装机械

用于自动机床

什么是磁齿轮?

磁齿轮(Magnet Gear)又称磁力轮,是利用磁铁的吸力和斥力相互作用的原理,非接触的动力传递装置。

产品特点

无尘环境:利用磁力,在非接触状态下,可以利用扭力传送,在需要无尘环境的真空内传送产品。

气体低排:大型机器至真空机内,为了减排气体,根据特殊的表面处理,可以在10-5PA的环境中使用

超低音:具有在以往的齿轮和传送带等传送机器中,无法想象的超低音效果。可以提供干净整洁的生产坏境。

扭力极限功能:若产生非正常负荷,两个磁齿轮就会各自转动,实现转矩极限功能。另外,因为是非接触环境,无机械磨损,因些比以往的齿轮等传送工具使用寿命更长久。

降低成本:不用因为磨损更换零件,实现了降低经营成本。因为即使反复进行真空待机,也完全不会对性能产生任何影响,因此,不需要以往复杂而高费的设计

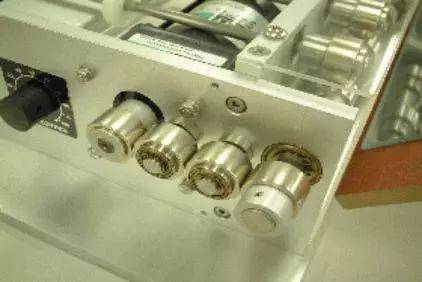

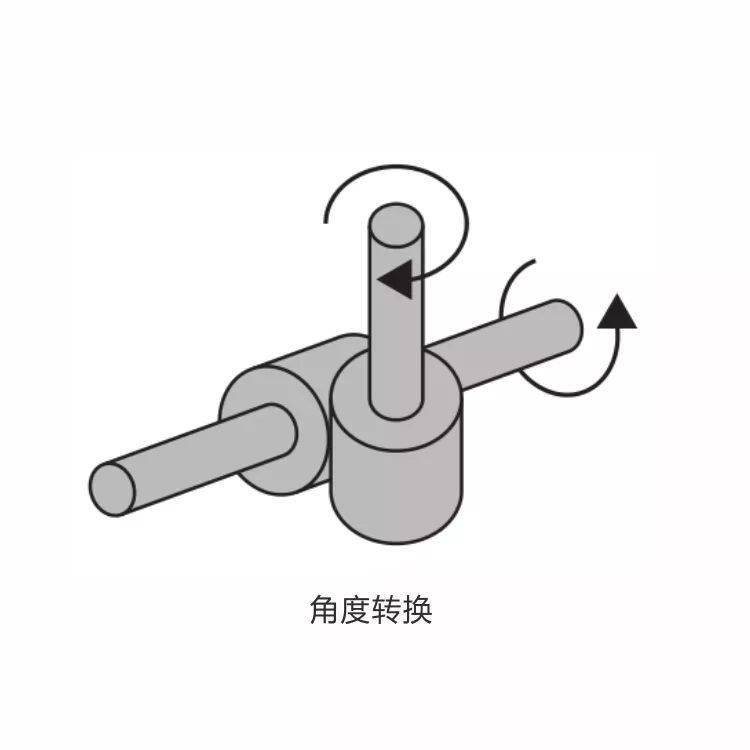

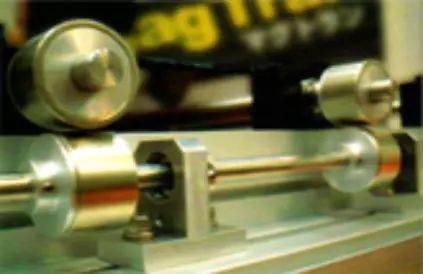

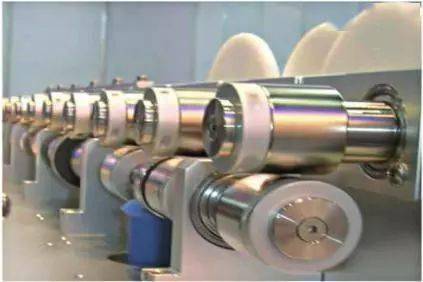

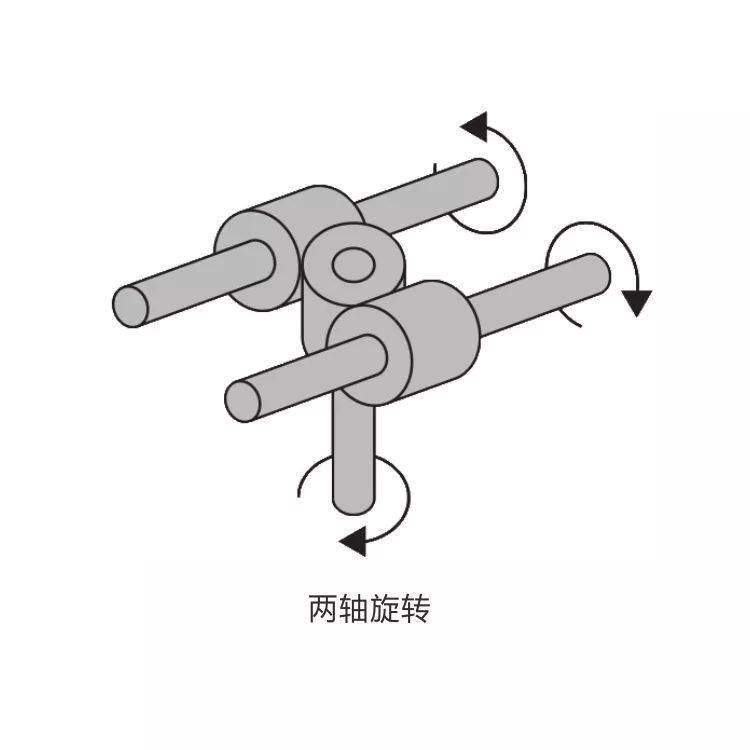

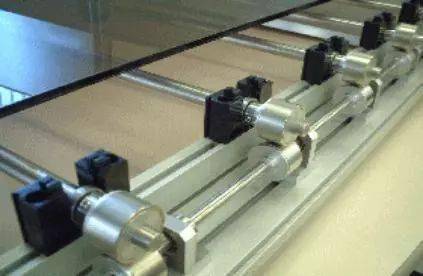

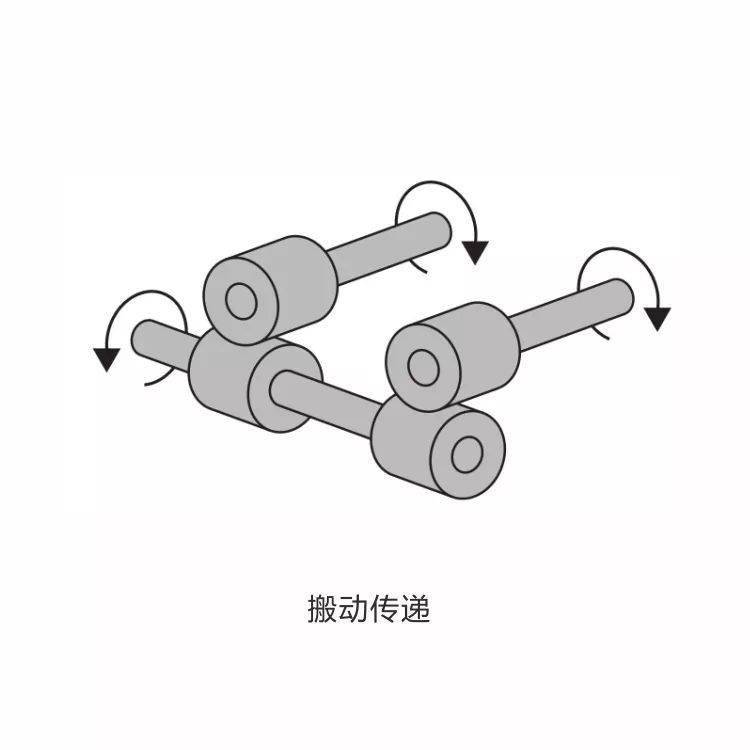

使用示例

(点击查看大图)

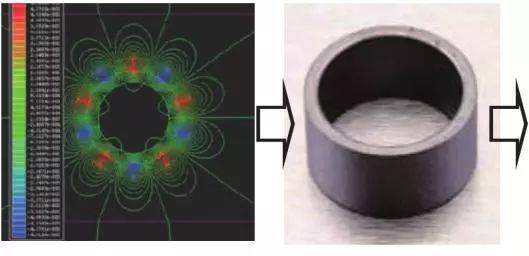

磁路设计

我们在磁环内部,增加了弱磁部分,以此增强了磁环外部的磁力,比同类产品提高了20%的扭力。

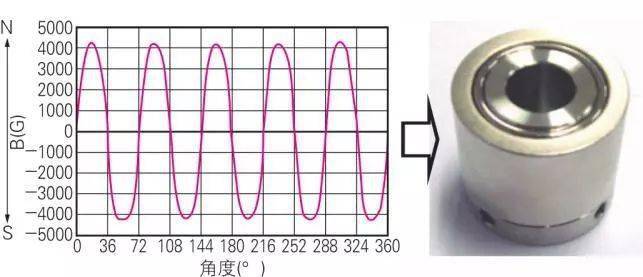

磁极的磁路设计 磁环

实例 磁齿轮

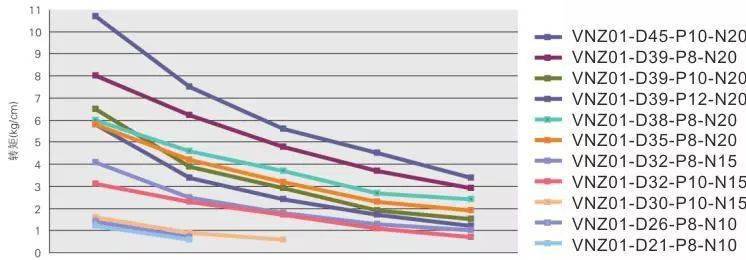

距离变化引起的转矩变化曲线

使用注意事项

① 两个磁齿轮靠近时,避免相互撞击,较强的冲击,可能导致磁齿轮损坏。

② 磁铁产生的磁场可能会给下列物品造成不良影响。如:手机、磁卡、机械表等。

③ 由于是非接触性传动,故不适用于超高速旋转,最高转速为1500rpm。
