关于泵的最小流量,你需要知道这些

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-04-02 20:08:39 来源:网络

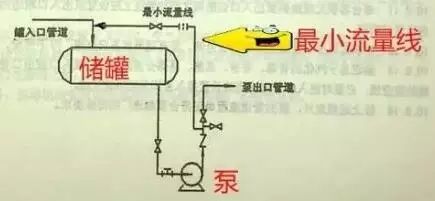

什么是泵的最小流量线

为了保证泵安全起动和正常运转,要求泵有最小排出流量,这就是离心泵的最小流量。泵的工作流量低于额定流量 30%时,应设置泵在最低流量下正常运转的最小流量线(即 在离心泵出口管道上加一条返回线),称为最小流量线。

说着啰嗦,看图明了:

曲线3表示最小连续流量Qmin的相似抛物线;

曲线4表示最优区域的小流量Qmin的相似抛物线。

每种型号的离心泵都有最小流量,低于这个流量离心泵就会发生汽蚀(还有一个最大允许工作流量,这两个流量之间就是这个离心泵的允许工作区)。

1

当流量低于泵最小流量时,振速会增大,为了防止泵发生气蚀,打开最小回流线进行调节,使泵维持在稳定运行状态(作用跟压缩机的防踹振线有点像)

2

高压离心泵起泵时,为了防止泵憋压损坏,在起泵前打开最小回流线。

3

有些离心泵不能停泵,例如锅炉给水泵。锅炉通常由多台泵供水,根据需求量不一样(类如冬天上半夜多白天少,下半夜偷懒)需要采用其中几台泵供水,有了这个最小流量管线,需要关闭的泵可以在最小流量处循环(消耗功率最小)但是不需要停泵-灌泵-开泵反复操作。

泵的最小流量保护

对泵的最小流量保护一般有三种方式。分别是:设计连续循环系统 、设计控制循环系统 或 设计泵保护阀系统。

1

设计连续循环系统

优点:

投资较小;

当工艺上出现小流量工况时,限流孔板旁路先自动将其消除。

缺点:

不论工艺上需要多少流量,旁路线始终都有流量通过。选泵时应把旁路流量附加到操作流量上,否则易造成泵出力不够的情况;

操作费用较高;

当泵的扬程很高,液体又处于饱和温度下时,限流板孔后可能发生气化。

2

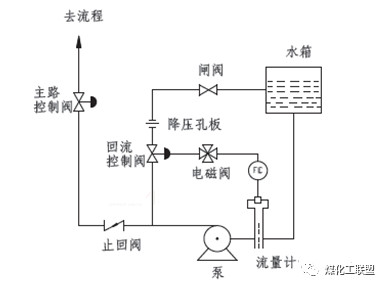

设计控制循环系统

优点:

选泵可不考虑旁路流量附加值;

选旁路只有在小流量工况时才自动打开,平时关闭以节省能量。

缺点:

增加一套自控回路造价太高。

3

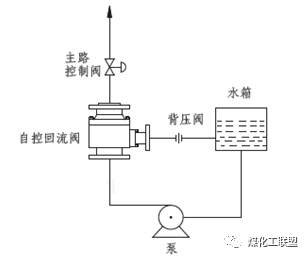

设计自循环控制阀保护系统

②无需其他外接设备或元件控制;

③节省成本。
