齿轮是怎么做出来的

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-03-28 20:23:54 来源:网络

齿轮是机械连接中经常用到的零件,我们通过动图来演示齿轮的加工过程。除了齿轮加工,我们还整理了其他的生产工艺,都是动图加解释,很直观。

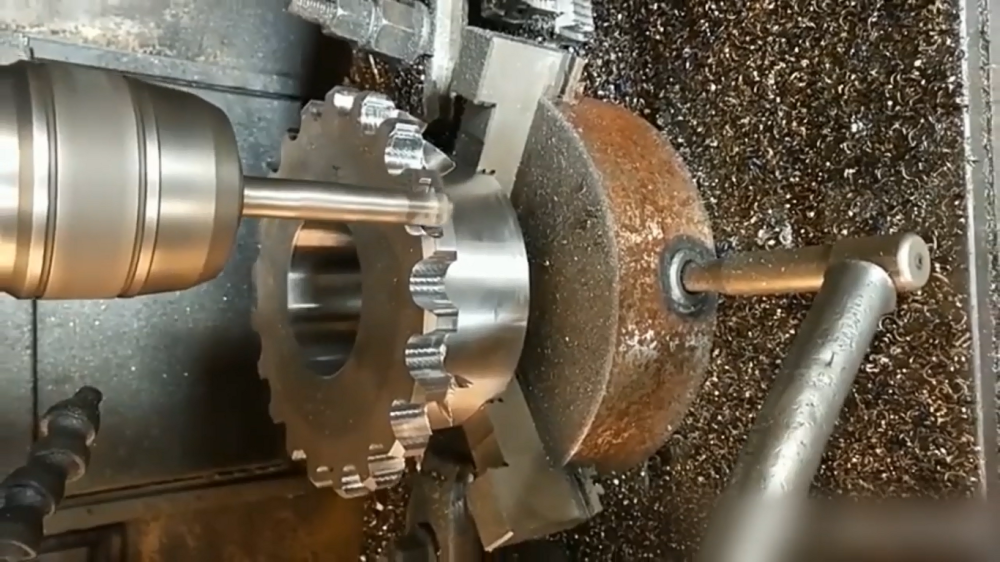

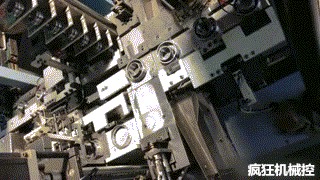

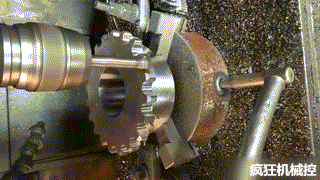

齿轮加工

齿轮是一种常用的传动零件,不同形状种类的齿轮可达到不一样的传动效果。而齿轮加工是利用机械的方法获得齿轮特定结构和精度的工艺过程。

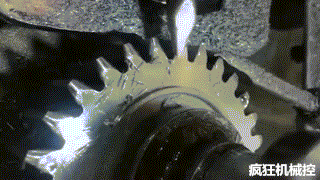

齿轮加工

齿轮加工方式一般有滚齿、插齿、铣齿,精度要求高的还有磨齿。对应的机器和刀具有滚齿机和滚齿刀、插齿机和插齿刀,卧式铣床和齿轮铣刀、磨齿机和齿轮砂轮。

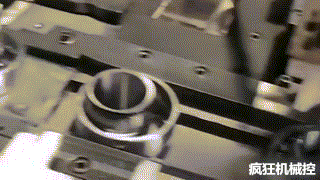

齿轮加工

圆柱齿轮和锥齿轮具有广泛的代表性,根据不同结构及精度需要采用不同的工序组合。

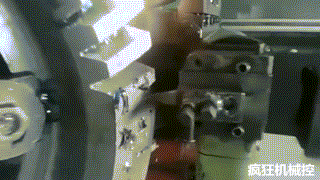

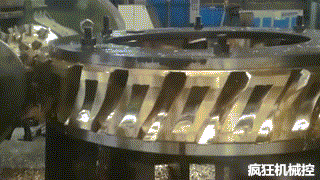

齿轮加工

齿轮加工具有专用且复杂的刀具系统,需要根据不同的齿轮产品和加工方式选择和设计不同的刀具。如用于圆柱齿轮加工的滚刀、剃齿刀、插齿刀,用于直齿锥齿轮的圆拉刀,用于螺旋锥齿轮加工的各种铣齿刀具。

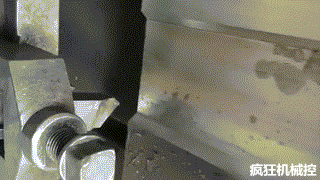

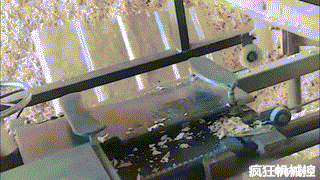

刨床加工

刨床是用刨刀对工件的平面、沟槽或成形表面进行刨削的直线运动机床。使用刨床加工,刀具较简单,但生产率较低(加工长而窄的平面除外),因而主要用于单件,小批量生产及机修车间,在大批量生产中往往被铣床所代替。

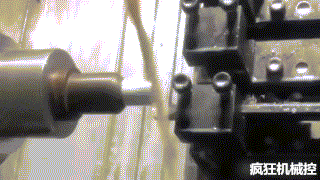

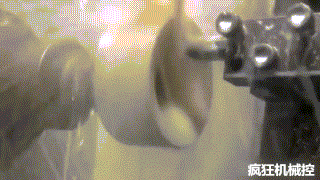

车削加工

车床加工主要用车刀对旋转的工件进行车削加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件,是机械制造和修配工厂中使用最广的一类机床加工。

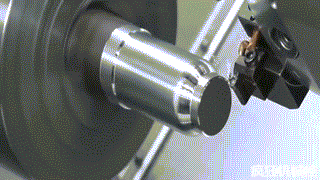

车削加工

车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。车削加工的切削能主要由工件而不是刀具提供。

车削加工

大部分具有回转表面的工件都可以用车削方法加工,如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等,所用刀具主要是车刀。

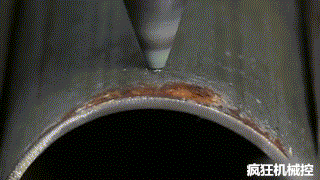

热熔钻

热熔钻的钻头采用碳化钨材料,经过最先进热处理工艺,使钻头能在600度高温和1500-3000转/分钟的高速旋转状态下,高温软化金属,增强金属的延展性能。通过钻头的旋转和下压,被挤压的那部分金属沿着圆孔朝上下延伸,形成比原来金属厚三倍的厚壁层。

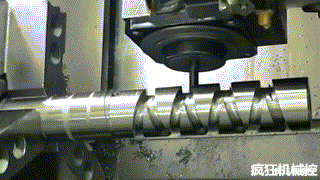

数控机床加工制造

数控车床加工是一种高精度、高效率的自动化机床,用数字信息控制零件和刀具位移的机械加工方法,主要包括机床身、立柱、主轴、进给机构等机械部件。是解决航空航天产品零件等品种多变、批量小、形状复杂、精度高等问题和实现高效化和自动化加工的有效途径。

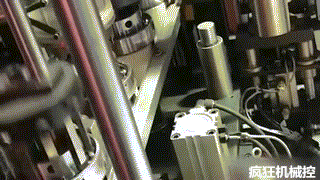

轴承组装

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。

轴承组装

轴承组装是根据不同类型的轴承(分离型除外)有不同的凹模和凸模,先将滚珠或滚子放入保持架(就是通常所说的“钢锢”),然后上压力机将轴承内、外套连同滚珠或滚子一同压装在一起。

轴承组装

因轴承结构、配合、条件而异,一般多为轴旋转,所以内圈需要过盈配合。圆柱孔轴承,多用压力机压入,或多用热装方法。锥孔直接安装在锥度轴上,或用套筒安装。

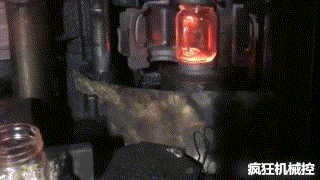

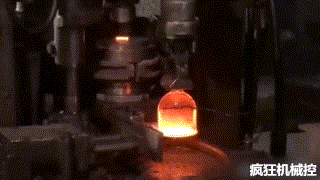

玻璃杯生产制造

玻璃杯是材质为玻璃的杯子,通常原材料是高硼硅玻璃,经过600多度的高温烧制而成,具有透明度高、水晶感强、耐磨损等特点。

玻璃杯生产制造

玻璃杯的生产过程主要包括配合料制备、熔制、成型、退火和后加工等步骤。

玻璃杯热粘结

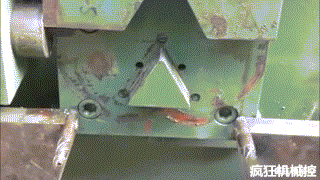

自动化设备剪切弯折钢筋

小作坊制作洗衣板

大家知道这是什么加工工艺吗?
